壓縮空氣泄漏,漏掉的全是電費

返回列表 來源: 瀏覽: 2826 發布日期:2022-09-19
壓縮空氣泄漏幾乎是工廠里最常見的一種能源浪費。


壓縮空氣是工業領域中最為廣泛應用的動力源之一,由于其具有安全、無公害、調節性能好、輸送方便等諸多優點,使其在現代化、自動力領域中應用越來越廣。壓縮空氣又是一種昂貴的能源動力源,持續降低壓縮空氣整體的運營費用,是每一個工廠管理者的重要課題。


壓縮空氣泄漏幾乎是工廠里最常見的一種能源浪費。平均壓縮空氣的泄漏量占整個壓縮空氣量的30%,這意味著每年數以萬計的電費支出是被泄漏掉了。有些泄漏是非常明顯的,它不但發出很大的噪聲,甚至可以通過觸覺和視覺發現泄漏的發生。而有些泄漏又非常隱蔽,除了微小的不容易聽到聲響之外,“隱蔽”的泄漏往往發生在工作場所背景噪聲較大的環境中。以上所有的泄漏,組成了整個系統中的泄漏源。

泄漏通常發生在以下這些部位:


(1)?管道接頭、快插接頭;


(2) 壓力調節器(FRL);


(3)經常打開的冷凝水排放閥;


(4)破損的軟管,破裂的管道;


泄漏是空氣系統中一個常見的現象,一個正常運轉的系統,難以避免會有泄漏的發生。根據美國能源部(DOE)相關調查結果和本文作者長年經驗總結,每一個系統都有泄漏現象存在,近60%的工廠對于空氣系統中的泄漏未采取任何措施。


工廠里的泄漏無所不在,如果一個工廠希望徹底消除泄漏幾乎不可能,我們能夠做到的就是將壓縮空氣的泄漏控制在一個合理的范圍內。這個“合理”的范圍和工廠的規模與新舊有很大的關系:


(1) 對于新建系統(少于1 年)或小型工廠,泄漏率控制在5%到7%之間;


(2)對于2~5 年的系統或中型工廠,泄漏率在7%到10%之間;


(3) 對于超過10 年的系統或大型工廠,泄漏率在10%到12%之間;?


泄漏不僅僅直接導致能源的浪費,它也在間接導致著能源浪費。當泄漏現象加劇時,整個壓縮空氣系統的壓力會下降,如果希望保持空氣系統的壓力,就必須要開啟額外的壓縮機,這也會使整個工廠的用電成本進一步抬升。在有些工廠,有大量的間歇性排放裝置,如電子排污閥,這些閥門基本以固定時間間隔排放冷凝水或其它廢液,而排放時間內當廢液已經排放干凈之后,大量的壓縮空氣就會離開壓縮空氣系統。在某個時間,可能會存在多個排放閥同時排氣的情況,這時整個系統的壓力會突然下跌,甚至超過系統能接受的最低壓力而造成整個系統的停產。這是一種典型的運行事故。

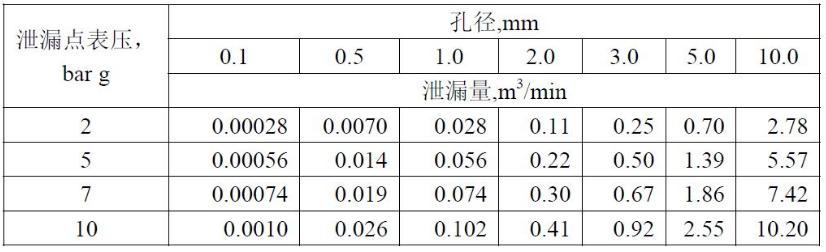

由于壓縮空氣是由空氣壓縮機做功而制造出來,空氣壓縮機又由電動機拖動,所以空氣的泄漏就間接意味著電能的浪費。定量壓縮空氣泄漏是一件比較復雜的工作,在不同空氣壓力下,不同大小的泄漏點和泄漏空氣量關系如表1:


泄漏量和電費金額可以用以下公式估算:


式中:


E:每年泄漏空氣折合電費金額,元


QLeak:泄漏量,m3/min


6.5:平均的比功率參數,kW/(m3/min)


TYear:每年的空氣供氣時間,小時


Ce:電費單價,元/kWh


以3 毫米小孔在表壓7bar 壓力下的泄漏作為計算,一個月浪費的電能就需

要支出2500 元電費(注:假設24 小時連續運轉,每月30 天,電費單價¥0.8/千瓦時)。


在實踐中,有三種方法常被用來定量評估壓縮空氣的泄漏量,它們分別是1.儲氣容積測定法;2.壓縮機運行測定法;3.超聲波泄漏檢查法;以下分別加以介紹:


1. 儲氣容積測定法


假設一個空氣系統是密閉的,只有泄漏作為壓縮空氣離開空氣系統的唯一方式,對于壓縮空氣系統有以下泄漏計算公式:


式中:


QLeak:泄漏量,m3/min


ΔP:壓力差,bar


P0:絕對壓力,bar


V:泄漏的空氣量,m3


T:測試時間,min


舉個例子,如果一個空氣系統,其儲氣總?cè)莘e(包括儲氣罐和管路等)為6 m3,泄漏的壓縮空氣導致3分鐘內儲氣罐壓力從7barg 下降到6barg,那么泄漏量為:Q=2 /min,在3 分鐘內共計泄漏了6m3 的空氣。


2.壓縮機運行測定法


關閉空氣系統中所有的用氣設備,確保所有壓縮空氣系統中空氣都是以泄漏方式離開系統的。開啟一臺壓縮機,采用加卸載模式(On-Line/Off-Line)運行,記錄壓縮機的壓力設定點Pon 和Poff 和各運行時間。


式中:


QLeak:泄漏量,m3/min


Q:壓縮機的排氣量,m3/min


T:加載運行時間,min


t:卸載運行時間,min


舉個例子,如果一個空氣系統中只有一臺10m3/min 的壓縮機在運行,壓力設定點是7bar~8bar,平均加載運行時間1.5 分鐘,卸載運行時間1 分鐘,那么泄漏量為:Q=6 m3/min,在3 分鐘內共計泄漏了18m3 的空氣。


3.超聲波泄漏檢查法


壓縮空氣泄漏檢測的困難在于大部分管路都無法輕易觸及,它們或安裝于高空,或隱藏于箱體,而且由于空氣泄漏無法從視覺上判斷出來,所以超聲波檢測是一種常用的方法。超聲波通常是指頻率高過20kHz 的波段,而人耳所能接收到的上限值為16.5kHZ,利用這一特性,超聲波檢測壓縮空氣泄漏可以在工業檢測中得以應用。


超音波泄漏檢測儀是一種使用專用儀器,任何氣體通過泄漏孔都會產生渦流,會有超音波波段的部份,超音波泄漏檢測儀能夠感應任何種類的氣體泄漏。通過接收空氣泄漏發出高頻“嘶嘶”的聲音,從而確定泄漏點的方式。


超聲波泄漏檢測儀通常由麥克風、濾波器、指示器和耳機組成。泄漏量和測試的距離及超聲波的數值有關系,不同廠商生產的超聲波泄漏檢測儀有不同的參數表。


超聲波泄漏檢測的步驟:


1. 巡視整個工廠,快速挑出空氣系統中明顯的大型泄漏點,如開啟的閥門、軟管上的抹布(有些工人為了掩飾漏點而覆蓋抹布消音),仍在供氣,但未啟動的機器,排水閥,快插等等;在巡視過程中可以勾畫一條最合適的檢測路線,可能時繪制管線圖,對將來的確定泄漏點非常有幫助。


2. 用泄漏測試槍仔細檢測所有的空氣管路,記得一直佩戴耳機,當較

難確定泄漏方位時,可調整靈敏度;


3. 從供氣端開始,逐步將檢測向使用端推進;


4. 建議將檢測區域細分,逐一進行,避免重復檢測或者漏檢;


5. 檢測到泄漏點后,用標簽標注位置,確保泄漏標簽可以一直懸掛在

泄漏點至少到泄漏消除(建議不拆除,以便復檢);


6. 在泄漏點維修后再次進行檢測,有時候維修會導致新的泄漏點產生;


7. 計算泄漏量大??;


8. 編撰泄漏檢測報告;


實踐中,泄漏檢測服務工作往往會將上述多種方法綜合運用:通過方法一和二計算空氣系統的總泄漏量,其結果作為管理層決定是否進行具體泄漏點檢測的依據。方法三可以測量和標記中每一個具體的泄漏點。

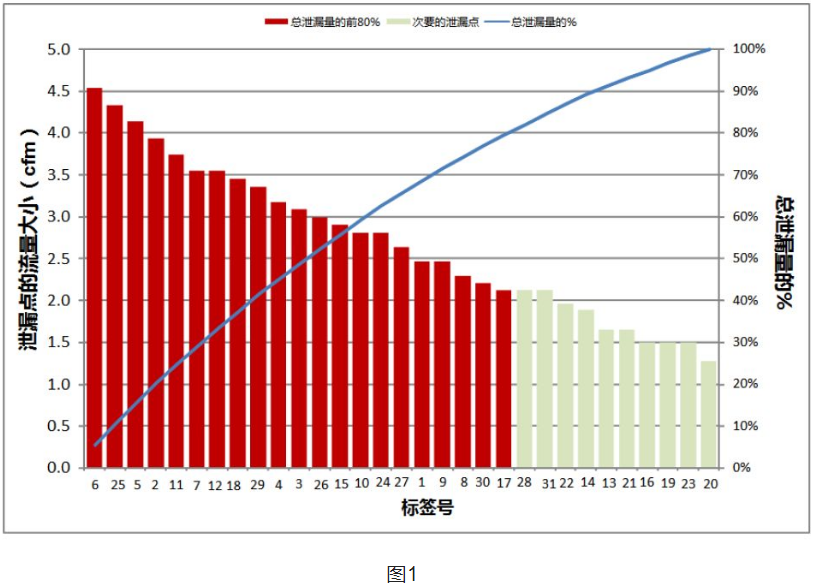

在查找到并定量化壓縮空氣泄漏點之后,運用數據統計的方法,可以輕松得到泄漏清單并規劃出下一步修復泄漏的工作范圍。由于修復泄漏會產生成本,在實際中經常采用帕累托最優分析確定修復的優先級,圖1 是泄漏檢測報告中常見的所有泄漏點帕累托分析圖。我們只需要將泄漏量最大泄漏點修復,就可以花最少的資源產生最大的價值。


修補泄漏的方法:


由于泄漏通常在管道連接處發生,所以修補泄漏的方法可以很簡單:直接把泄漏部位擰緊;也可能會非常復雜:更換發生泄漏的部件,如接頭、連接件,甚至總成。


有些設備本身未配置自動切斷供氣的部件,對于這些設備可選配電磁閥,在停機時接收信號自動切斷氣源,或者在進氣管上安裝一個球閥,設備操作結束時手工切斷氣源。這些都是簡單但有效的減少泄漏的方法。


有些國外的壓縮空氣工程公司習慣于盡量降低系統的壓縮空氣壓力,或者降低子系統的供氣壓力來減少系統泄漏量。從前述表1 可以發現,壓縮空氣壓力越低,空氣的流量也就越小。通過壓力流量調節裝置來減少因?yàn)閴嚎s機加卸載運行而造成的空氣壓力波動也可以起到穩定壓力,減少空氣泄漏的目的。


總結:


壓縮空氣系統設備的正常運行并不意味著整個系統是高效的,壓縮空氣系統節能的方式有很多種,其中消除或減少泄漏是最直接的節能方式。


修補泄漏是每個人的工作,當泄漏點大到一定程度時,不用借助任何工具就能夠發現它的存在。根據經驗,泄漏檢查的投資回收期通常在半年以?xún)?nèi)。工廠管理者應當把泄漏評估和修復作為一項經常實施的工作,在日常工作中及時發現泄漏,每一年或者每半年對整個工廠的管理進行一次徹底的泄漏檢查,所帶來的能源節約將大大超過泄漏檢查本身的成本。


隨著科技的不斷發展和管理手段的不斷提高,通過一些有效的方式對系統的泄漏做出定量計算和檢測,進而采取措施對泄漏情況作出相應的改造,就能夠?yàn)槠髽I(yè)帶來顯著的能源節約效果.在能源日益緊張的今天,這種改造無論對企業本身或是對國家都是有深遠意義的。
